Kaip EV akumuliatoriaus varinė šyna gali pagerinti energijos vartojimo efektyvumą ir patikimumą?

AnEV akumuliatoriaus varinė šynayra svarbi elektros jungtis, turinti įtakos srovės paskirstymui, temperatūros kilimui, pakavimo efektyvumui ir ilgalaikiam akumuliatoriaus patikimumui. Šiame vadove paaiškinama, kaip pasirinkti vario medžiagas, nustatyti laidų matmenis, įvertinti standžias ir lanksčias šynas, valdyti jungties varžą, nurodyti dengimą ir izoliaciją bei išvengti įprastų gamybos problemų. Jame taip pat pateikiamas praktinis tiekimo kontrolinis sąrašas, padedantis inžinieriams ir pirkimų komandoms sukurti pritaikytas šynas, atitinkančias jų elektros, mechaninius ir gamybos reikalavimus.

1. Kas yra EV akumuliatoriaus varinė šyna?

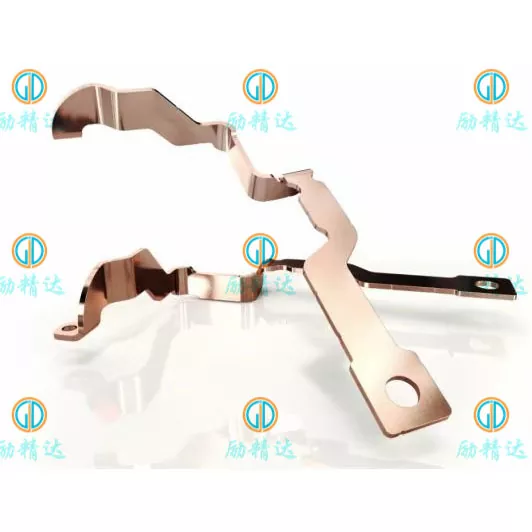

AnEV akumuliatoriaus varinė šynayra laidus metalinis komponentas, skirtas perduoti elektros energiją tarp akumuliatoriaus elementų, modulių, kontaktorių, saugiklių, srovės jutiklių ir kitų komponentų elektromobilio aukštos įtampos sistemoje. Priklausomai nuo akumuliatoriaus architektūros, šynos gali būti plokščios juostos, suformuotos plokštės, laminuoti lankstūs laidininkai arba specialios formos mazgai, pagaminti pagal tikslius matmenų reikalavimus.

Skirtingai nuo įprastų laidų, šynos gali užtikrinti kompaktišką, pakartojamą srovės kelią su apibrėžtais kontaktiniais paviršiais ir montavimo padėtimis. Dėl to jis ypač naudingas baterijų blokuose, kur laisvos vietos yra nedaug, o elektros jungtys turi išlikti stabilios vibracijos ir temperatūros pokyčių metu.

Įprastoje EV akumuliatoriaus sistemoje gali būti keli šynų lygiai:

• Ląstelių jungtys:Sujunkite atskirus langelius arba ląstelių grupes modulyje.
• Modulio jungtys:Perkelkite srovę tarp akumuliatoriaus modulių ir palaikykite reikiamą serijinę arba lygiagrečią konfigūraciją.
• Paketo lygio šynos:Prijunkite modulius prie aukštos įtampos paskirstymo komponentų, įskaitant kontaktorius, saugiklius ir išvesties gnybtus.
• Galios elektronikos jungtys:Susiekite akumuliatorių sistemas su inverteriais, nuolatinės srovės paskirstymo mazgais ar kita didelės srovės įranga.

Konkreti konstrukcija priklauso nuo elemento formato, sistemos įtampos, srovės profilio, prijungimo būdo, turimos įrengimo vietos ir saugos reikalavimų. Todėl sėkminga šyna yra daugiau nei vario gabalas: tai sukonstruotas komponentas, kuris turi veikti kaip visos elektrinės ir mechaninės įrangos dalis.

2. Kodėl varis yra svarbus elektromobilių baterijų sistemose?

Varis plačiai naudojamas didelės srovės akumuliatorių sujungimui, nes jame didelis elektros laidumas derinamas su geru šilumos laidumu, formavimu ir suderinamumu su daugeliu nusistovėjusių gamybos ir paviršiaus apdailos procesų.

Šios charakteristikos padeda inžinieriams sukurti kompaktiškus srovės kelius, tuo pačiu kontroliuojant elektros nuostolius ir palaikant patikimas jungtis. Tačiau vien varis negarantuoja gero veikimo. Taip pat reikia atsižvelgti į matmenis, jungtis, aušinimo sąlygas, izoliaciją ir gamybos kokybę.

Mažesnė elektros varža

Elektros varža gamina šilumą, kai srovė teka per laidininką. Tinkamai parinkta varinė šyna gali apriboti varžinius nuostolius ir įtampos kritimą, taip išsaugodama energijos perdavimo efektyvumą. Nauda ypač svarbi didelės srovės akumuliatorių sistemose, kur net ir nedidelis pasipriešinimo padidėjimas gali sukurti reikšmingą šilumos kiekį.

Kompaktiška elektros pakuotė

Baterijų paketuose turi būti elementų, aušinimo komponentų, konstrukcinių atramų, jutiklių, apsauginių įtaisų ir izoliacijos ribotame korpuse. Didelis vario laidumas leidžia projektuotojams įvertinti palyginti kompaktiškus laidininkų skerspjūvius, laikantis reikiamų elektrinių ir šiluminių ribų.

Pritaikoma gamyba

Vario lakštus, juosteles ir strypus galima pjaustyti, štampuoti, perforuoti, lenkti, apdirbti ir padengti pagal komponento konstrukciją. Atsižvelgiant į pritaikymą ir gamybos galimybes, šie procesai gali sukurti pritaikytus skylių raštus, suformuotus gnybtus, tvirtinimo ypatybes ir sudėtingas trimates formas.

Potencialiai pagerintas surinkimo nuoseklumas

Gerai suprojektuota pasirinktinė šyna suteikia kartojamas prijungimo vietas ir montavimo geometriją. Tai gali supaprastinti automatizuotą arba pusiau automatizuotą surinkimą, sumažinti montavimo reguliavimą ir padėti pagerinti gamybos nuoseklumą.

3. Kuri šynų konstrukcija tinka jūsų pritaikymui?

Tinkamos konstrukcijos pasirinkimas yra svarbus ankstyvas sprendimas, nes tai turi įtakos įrengimo erdvei, lankstumui, atsparumui vibracijai, gamybos metodams ir bendrai projekto kainai. Dažniausiai pasitaikantys variantai yra standžios varinės šynos, laminuotos lanksčios šynos ir pintos varinės jungtys.

Kada tinka standi šyna?

Tvirta konstrukcija yra tinkama, kai gnybtai lieka fiksuotose padėtyse, o tvirtinimo konstrukcija užtikrina tinkamą atramą. Jis gali būti ypač praktiškas, kai reikia paskirstyti paketo lygio elektros energiją, jungti saugiklius ir kompaktiškus elektros mazgus, kur svarbi nuosekli geometrija.

Kada turėtumėte apsvarstyti lanksčią šyną?

Lankstus dizainas gali būti geresnis, kai jungtis turi atitikti šiluminį plėtimąsi, gamybos leistinus nuokrypius arba santykinį judėjimą tarp komponentų. Laminuotos varinės šynos gali sujungti stiprią srovę su valdoma lanksčia zona, nors terminalų sritys ir izoliacijos perėjimai vis dar reikalauja kruopštaus projektavimo.

Prieš pasirinkdami bet kurią konstrukciją, įvertinkite visą montavimo voką, judėjimo reikalavimus, surinkimo seką, prieigą prie paslaugų ir elektros apkrovą. CAD modeliui tinkantį dizainą vis tiek gali būti sunku įdiegti, jei neatsižvelgiama į įrankių prieigą, tvirtinimo elementų tarpą ar gamybos leistinus nuokrypius.

4. Kaip pasirinkti varines medžiagas?

Medžiagos pasirinkimas turi įtakos laidumui, formavimo elgsenai, sujungimo suderinamumui, paviršiaus apdorojimui ir kainai. Tinkama klasė priklauso nuo gamybos proceso ir eksploatavimo aplinkos, o ne vien nuo vario grynumo.

Atsižvelkite į temperamento ir formavimo reikalavimus

Medžiagos temperamentas turi įtakos stiprumui, lankstumui, lankstumui ir atsparumui. Tvirtas storo vario lenkimas gali sukelti paviršiaus įtrūkimus arba iškraipymus, jei medžiagos būklė ir lenkimo spindulys yra netinkami. Kai projekte yra keli posūkiai arba glaudžiai išdėstytos skylės, gamybos apžvalga gali nustatyti riziką prieš pradedant įrankius ar masinę gamybą.

Suderinkite medžiagą su sujungimo būdu

Varžtų, suvirintų, lituotų ir laminuotų konstrukcijų reikalavimai kelia skirtingus reikalavimus. Pavyzdžiui, vario rūšis, kuri gerai tinka įprastoms varžtų jungtims, gali būti ne geriausias pasirinkimas specializuotam suvirinimo procesui. Tiekėjas ir projektavimo inžinierius turi patvirtinti medžiagos suderinamumą su numatytu sujungimo būdu ir, jei reikia, patvirtinti užbaigtą jungtį.

Tarptautiniam tiekimui nurodykite reikalingą medžiagos standartą, rūšį, temperatūrą, storį ir leistinus pakaitalus. Bendros pastabos, tokios kaip „aukštos kokybės varis“, nepakanka, kai reikia patikrinti elektrinį veikimą ir pakartotinę gamybą.

5. Kaip srovė, varža ir šiluma veikia dizainą?

Srovės talpa yra vienas iš svarbiausių EV akumuliatoriaus šynų konstrukcijos veiksnių. Tačiau nėra universalaus srovės įvertinimo, kuris būtų taikomas kiekvienai tam tikro pločio ir storio varinei juostelei. Faktinis veikimas priklauso nuo laidininko geometrijos, aplinkos temperatūros, gaubto sąlygų, aušinimo, jungties varžos ir elektros apkrovos trukmės.

Suprasti pagrindinius elektros ryšius

Nuolatinės srovės sistemoje srovę galima apskaičiuoti pagal galią ir įtampą:

Šiuose santykiuose I – srovė, P – elektros galia, V – įtampa, R – varža, ρ – medžiagos savitoji varža, L – laidininko ilgis, o A – skerspjūvio plotas. Lygtys yra atskaitos taškas projektiniams skaičiavimams, o ne terminės analizės ar bandymų pakaitalas.

Srovės kvadratas yra ypač svarbus. Jei srovė padvigubėja, o varža išlieka nepakitusi, varžos galios nuostoliai padidėja keturis kartus. Dėl to dabartinis profilis, darbo ciklas ir ryšio kokybė yra labai svarbūs.

Atskirai įvertinkite nuolatinę ir didžiausią srovę

EV akumuliatorių sistemos gali patirti nuolatinį išsikrovimą, trumpas pagreičio smailes, regeneracinį stabdymą ir įkrovimo apkrovas. Šios eksploatavimo sąlygos gali sukurti skirtingus šilumos poreikius. Konstrukcija, kuri toleruoja trumpą piką, gali būti netinkama tai pačiai nuolat veikiančiai srovei.

Prieš užbaigdami laidininko matmenis, inžinieriai turėtų apibrėžti šiuos dalykus:

• Nominali sistemos įtampa ir maksimali darbinė įtampa.
• Nuolatinė srovė, didžiausia srovė ir piko trukmė.
• Aplinkos temperatūra šalia šynos ir numatomas darbinės temperatūros diapazonas.
• Leidžiamas temperatūros kilimas tiek laidininko, tiek prijungimo taškuose.
• Laidininko ilgis, galimas skerspjūvis ir montavimo kryptis.
• Vėsinimo sąlygos, gretimi šilumos šaltiniai ir gaubto vėdinimas.
• Didžiausias leistinas įtampos kritimas ir atitinkami apsaugos reikalavimai.

Nepamirškite viso šiluminio kelio

Šiluma gali išeiti iš šynų per konvekciją, spinduliuotę, montavimo įrangą, prijungtus gnybtus arba netoliese esančias konstrukcijas. Izoliacija ir sandarus korpusas gali pakeisti šilumos išsiskyrimą. Dėl to dvi identiškų vario matmenų šynos skirtinguose mazguose gali pasiekti skirtingą temperatūrą.

Tvirtas kūrimo procesas apjungia skaičiavimus, inžinerinę peržiūrą ir testavimą reprezentatyviomis sąlygomis. Saugumui svarbiose srityse temperatūros kilimo patvirtinimas turėtų atspindėti numatomas medžiagas, paviršiaus apdorojimą, tvirtinimo būdą ir montavimo aplinką.

6. Kaip galite išvengti ryšio sutrikimų?

Aukštos kokybės varinis laidininkas vis tiek gali neveikti patikimai, jei jo jungtys yra prastai suprojektuotos. Esant didelei srovei, per didelė kontaktinė varža gali generuoti vietinę šilumą, pagreitinti paviršiaus degradaciją, pažeisti šalia esančią izoliaciją arba prisidėti prie jungčių atsipalaidavimo.

Kruopščiai suprojektuokite kontaktinius paviršius

Varžtinėms jungtims reikia tinkamo kontaktinio ploto, paviršiaus lygumo, tvirtinimo elementų pasirinkimo ir kontroliuojamos suspaudimo jėgos. Skylės padėtis, įtrūkimai, deformacija, užteršimas ir nesuderinama paviršiaus apdaila gali turėti įtakos galutinei sąsajai. Surinkimo specifikacijoje turėtų būti apibrėžtas atitinkamas varžtų sukimo momentas arba tvirtinimo procedūra, o ne palikta individualiam operatoriaus sprendimui.

Kontroliuokite suvirintas ir laminuotas jungtis

Lanksčiose laminuotose šynose dažnai naudojamos sujungtos arba suvirintos gnybtų zonos, kad būtų galima sujungti kelis vario sluoksnius. Jungtis turi užtikrinti tinkamą elektros tęstinumą ir mechaninį vientisumą nepažeidžiant lanksčios dalies. Suvirinimo parametrai, gnybtų geometrija, šilumos įvedimas ir tikrinimo metodai turėtų būti nustatyti faktinei medžiagų krūvai.

Vibracijos ir terminio ciklo planas

Elektrinės transporto priemonės veikia nuolatinės vibracijos ir temperatūros pokyčių metu. Prijungtų komponentų šiluminio plėtimosi skirtumai gali sukelti stresą šynoms ir tvirtinimo detalėms. Lanksčios sekcijos, tinkamos atramos, atitinkami tarpai ir kvalifikuoti sujungimo būdai gali padėti prisitaikyti prie šių sąlygų.

7. Kaip dengimas ir izoliacija pagerina saugumą?

Paviršiaus apdorojimas ir izoliacija yra funkciniai dizaino sprendimai, o ne tik kosmetinės apdailos galimybės. Jie gali turėti įtakos kontaktų elgsenai, atsparumui korozijai, elektros izoliacijai, surinkimo nuoseklumui ir aptarnavimo saugumui.

Pasirinkite dengimą kontaktinei aplinkai

Skardos, nikelio ir sidabro dengimas gali būti naudojamas įvairiose šynų srityse. Alavas dažniausiai naudojamas daugeliui elektrinių kontaktinių sąsajų dėl savo kainos ir praktinių kontaktinių savybių. Nikelis gali būti tinkamas tam tikriems temperatūros ar aplinkos reikalavimams, o sidabras gali būti laikomas tuo atveju, kai jo elektrinės kontaktinės savybės pateisina papildomas išlaidas.

Galutiniame pasirinkime turi būti atsižvelgta į sujungimo gnybtą, darbo temperatūrą, drėgmę, užterštumą, korozijos poveikį, kontaktinį slėgį ir taikomus gaminio reikalavimus. Dengimo storis, padengimas, maskavimas ir tikrinimo kriterijai turėtų būti nurodyti, jei jie turi įtakos funkcionalumui.

Nurodykite izoliaciją pagal sistemos įtampą

Priklausomai nuo konstrukcijos, šynose gali būti naudojami termiškai susitraukiantys vamzdeliai, polimerinės movos, liejami dangčiai, epoksidinės dangos ar kitos inžinerinės izoliacijos sistemos. Kiekvienas sprendimas turi skirtingus atsparumo temperatūrai, dielektrinių savybių, mechaninės apsaugos ir gamybos reikalavimus.

Aukštos įtampos agregatams taip pat reikia atitinkamų valkšnumo ir atstumo. Šie atstumai priklauso nuo taikomos saugos sistemos, darbinės įtampos, izoliacijos išdėstymo, aplinkos sąlygų ir gaminio konstrukcijos. Jas turėtų nustatyti atsakingas projektavimo inžinierius, o ne pasirinkti iš bendros šynų diagramos.

Izoliacija taip pat turi būti suderinama su posūkiais, kontaktiniais langais, tvirtinimo sritimis ir surinkimo įrankiais. Prastai apibrėžtos atviros metalinės sritys gali sukelti nenuoseklų rankinį apipjaustymą, atsitiktinius pažeidimus arba sumažintą elektros apsaugą.

8. Kokie gamybos procesai užtikrina pastovią kokybę?

Gamybos kokybė priklauso nuo to, kaip gerai veikia medžiaga, įrankiai, formavimo seka, paviršiaus apdaila ir tikrinimo planas. Tinkamiausias procesas priklauso nuo komponentų geometrijos, medžiagos storio, tolerancijos reikalavimų, prototipo kiekio ir numatomos gamybos apimties.

1 veiksmas: dizaino ir pagaminamumo peržiūra

Prieš gamindamas gamintojas turėtų peržiūrėti brėžinį, medžiagos specifikaciją, angų vietas, lenkimo geometriją, kontaktines sritis, dengimo zonas ir izoliacijos reikalavimus. Ši apžvalga padeda nustatyti funkcijas, kurios gali padidinti sąnaudas arba kelti pavojų kokybei.

2 žingsnis: Medžiagos paruošimas ir pjaustymas

Vario lakštas, juostelė arba strypas paruošiami pagal patvirtintą medžiagos specifikaciją. Pjovimas lazeriu, perforavimas, štampavimas, CNC apdirbimas ar kiti tinkami metodai gali būti parinkti pagal reikiamą geometriją ir gamybos ekonomiką.

3 žingsnis: formavimas ir matmenų valdymas

Lenkimo ir formavimo operacijos nustato galutinę geometriją. Medžiagos spyruoklė, lenkimo spindulys, įrankių tikslumas ir angos ir lenkimo santykiai gali turėti įtakos surinkimo tinkamumui. Kritiniai matmenys turėtų būti nustatyti prieš baigiant tikrinimo planą.

4 žingsnis: Sujungimas ir paviršiaus apdaila

Priklausomai nuo konstrukcijos, komponentą gali prireikti suvirinti, sujungti gnybtus, pašalinti šurmulį, dengti, išvalyti arba izoliuoti. Kiekviena operacija turi būti suderinama su pasirinkta vario rūšimi ir numatyta darbo aplinka.

5 veiksmas: patikrinimas ir patvirtinimas

Tinkamas kokybės planas gali apimti šiuos patikrinimus:

• Medžiagų sertifikatai ir gaunamų medžiagų patikrinimas.
• Storio, pločio, skylių vietų, lenkimo kampų ir lygumo matmenų tikrinimas.
• Vizualiai patikrinkite, ar nėra įtrūkimų, įbrėžimų, įbrėžimų ir paviršiaus defektų.
• Dengimo storio ir padengimo patikrinimai, kur nurodyta.
• Elektros varžos arba tęstinumo patikrinimai.
• Siūlių stiprumas, temperatūros kilimas, izoliacija arba aplinkosaugos bandymai, kai to reikalauja projektas.

Ne kiekvienas komponentas reikalauja kiekvieno testo. Patikrinimo planas turėtų būti pagrįstas dalies funkcija, klientų reikalavimais, taikomais standartais ir rizikos vertinimu. Kai reikalinga automobilių gamybos kontrolė arba formalūs kvalifikacijos dokumentai, dėl šių lūkesčių reikėtų susitarti prieš pradedant masinę gamybą.

9. Kaip pirkėjai gali sumažinti tiekimo riziką?

Pirkimų komandoms pagrindinis iššūkis yra gauti komponentą, atitinkantį inžinerinius reikalavimus už konkurencingą bendrą kainą. Citatos, pagrįstos tik vario svoriu arba išoriniais matmenimis, gali praleisti esminius gamybos ir patvirtinimo reikalavimus.

Paruoškite pilną citatos užklausą

Aiškus RFQ padeda gamintojui įvertinti dizainą, nustatyti gamybos riziką ir nurodyti tinkamą procesą. Jei įmanoma, pateikite 2D inžinerinį brėžinį ir 3D CAD failą kartu su šia informacija.

Įvertinkite visas išlaidas, o ne tik vieneto kainą

Pirkimo kaina yra tik viena visų išlaidų dalis. Įrankiai, medžiagų panaudojimas, antrinis apdirbimas, dengimas, izoliacija, tikrinimas, pakavimas, pristatymo laikas ir inžineriniai pakeitimai gali turėti įtakos projekto ekonomikai.

Tiekėjas, siūlantis mažesnę pradinę kainą, gali būti ne pats ekonomiškiausias pasirinkimas, jei detalę reikia pakartotinai koreguoti arba surinkimo rezultatai nenuoseklūs. Ir atvirkščiai, bereikalingi griežti leistini nuokrypiai, per didelė dengimo danga arba pernelyg sudėtinga geometrija gali padidinti sąnaudas, nesuteikiant reikšmingos funkcinės naudos.

Prieš pradėdami gaminti, peržiūrėkite tiekėjo galimybes

Paklauskite būsimų gamintojų, kaip jie kontroliuoja medžiagų nuoseklumą, kritinius matmenis, įdubas, lenkimus, dengimą ir gatavų dalių atsekamumą. Jei reikia, paprašykite pavyzdžių arba patikrinimo įrašų ir susitarkite dėl priėmimo kriterijų prieš įsipareigodami vykdyti didelį užsakymą.

Pirkėjams, kuriantiems pritaikytus metalinius komponentus,Xiamen Lijingda Hardware Products Co., Ltd.gali būti įtrauktas į tiekėjų vertinimo procesą, kad būtų nustatyti atitinkami techninės įrangos ir tiksliojo metalo gaminių reikalavimai. Prieš pateikdami EV akumuliatoriaus varinės šynos užsakymą, patvirtinkite įmonės specifines šynų gamybos galimybes, medžiagų pasirinkimo galimybes, galimus sujungimo ir apdailos procesus, kokybišką dokumentaciją ir patirtį, susijusią su numatomu pritaikymu.

Veiksmingiausias tiekimo procesas anksti suburia inžinierių ir pirkimo komandas. Kai elektros reikalavimai, brėžiniai, gamybos metodas ir priėmimo kriterijai yra suderinti prieš pateikiant citatą, abi šalys gali sumažinti išvengiamų pataisymų skaičių ir pagerinti perėjimą nuo prototipo prie gamybos.
