Ar nerūdijančio plieno giliai tempti korpusai gali pakeisti aliuminį medicinos prietaisuose?

Dešimtmečius aliuminis buvo pagrindinė medicinos prietaisų korpusų medžiaga – lengvas, lengvai apdirbamas ir vidutiniškai atsparus korozijai. Tačiau šiuolaikiniai chirurginiai įrankiai, implantuojami tvarkyklės ir diagnostikos instrumentai susiduria su griežtesniais reikalavimais: pakartotinė sterilizacija autoklave, agresyvus cheminis valymas ir nuolat mažėjantys formos faktoriai. Inžinieriai klausia: gali nerūdijančio plienogiliai tempti korpusaiįsikišti? Atsakymas vis dažniau yra „taip“. Dėl tikslaus štampavimo ir giluminio tempimo pažangos, nerūdijančio plieno korpusai dabar atitinka arba viršija aliuminio svorį (dėl plonesnių sienelių), tuo pačiu pasižymi puikiu patvarumu, EMI ekranavimu ir suderinamumu su sterilizavimu. Šiame straipsnyje nagrinėjami kompromisai, techniniai laimėjimai ir kodėl medicinos prietaisų gamintojai iš naujo vertina medžiagų pasirinkimą.

Kur trūksta aliuminio

Aliuminis nėra tobulas kiekvienai medicinos reikmėms. Įprasti skausmo taškai apima:

• Korozija po autoklave – Sterilizavimas garais 134°C temperatūroje sukelia įdubimus ir paviršiaus oksidaciją, ypač subraižytuose anoduotuose sluoksniuose.
• Minkštumas – Aliuminis lengvai įlenkia tvarkant ar montuojant, todėl pažeidžiamas hermetiškas sandarumas.
• Ribotas sriegio stiprumas – plonasienėse dalyse įsukite sriegio juosteles.
• EMI pažeidžiamumas – aliuminis užtikrina tinkamą ekranavimą, bet mažiau nei nerūdijantis plienas aukšto dažnio trukdžiams (būtina MRT esantiems įrenginiams).

Vienkartiniams arba riboto pakartotinio naudojimo prietaisams aliuminis išlieka ekonomiškas. Tačiau daugkartinio naudojimo chirurginiams instrumentams ir ilgaamžėms implantuojamoms tvarkyklėms vis labiau populiarėja nerūdijančio plieno giliai tempti korpusai.

Kodėl dabar veikia nerūdijančio plieno giliai tempti korpusai

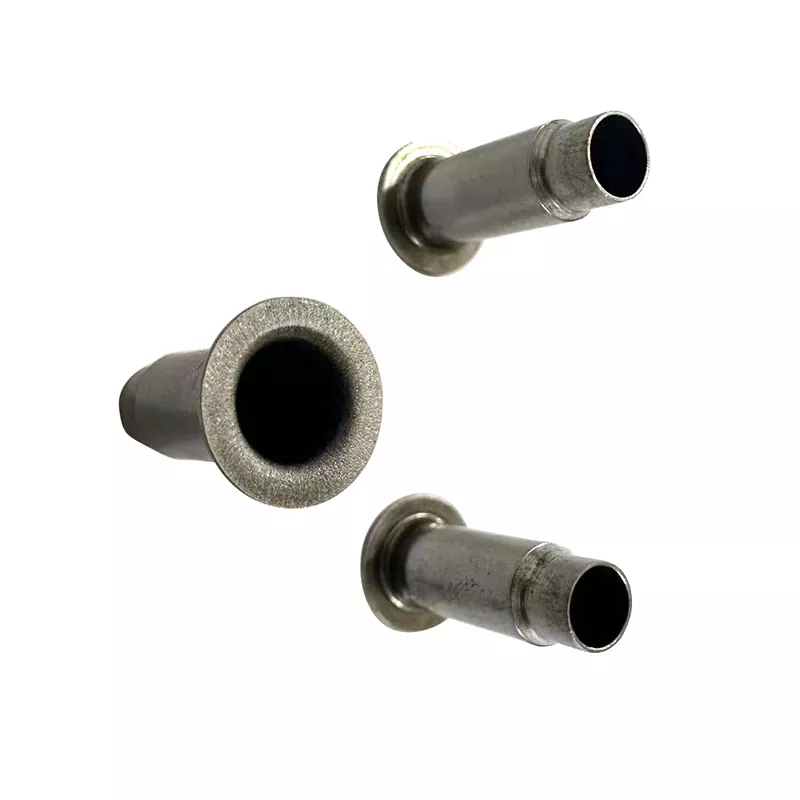

Gilusis tempimas yra lakštinio metalo formavimo procesas, kai plokščias ruošinys radialiai įtraukiamas į štampavimo ertmę, kad būtų sukurtos besiūlės, taurelės formos. Istoriškai nerūdijantį plieną (ypač 304 ir 316 l) buvo sunku giliai tempti dėl sukietėjimo ir spyruoklės. Šiuolaikiniai sprendimai apima:

• Daugiapakopiai giluminio tempimo presai – iki 10 stočių palaipsniui formuoja metalą be plyšimo.
• Tarpinis atkaitinimas – lazerinis arba vakuuminis atkaitinimas atkuria plastiškumą tarp etapų.
• Aukšto slėgio tepalai – specialiai sukurti medicininei švarai.

Pirmaujantis gamintojas Xiamen Lijingda Precision Stamping Co., Ltd. (įkurtas 2004 m.) įvaldė šiuos metodus. Jų 25 tikslūs presai (25–500 tonų) ir japoniškos lėtos vielos pjovimo mašinos gaminagiliai tempti korpusaikurių sienelių storis net 0,3 mm – pasiekiami nerūdijančio plieno korpusai, kurie yra tik 15–20 % sunkesni už analogiškas aliuminio konstrukcijas, tačiau pasižymi triguba takumo riba.

Parametrų palyginimas – nerūdijančio plieno ir aliuminio giliai tempti korpusai

Nerūdijančio plieno giliai tempti korpusai puikiai tinka medicinoje

1. Daugkartiniai chirurginiai įrankiai

Elektrochirurgijos instrumentai, endoskopai ir elektriniai kaulų grąžtai. Korpusas turi atlaikyti šimtus garų ciklų be korozijos ar sandariklio gedimo. Nerūdijantis plienasgiliai tempti korpusaisukurti besiūlius, be įtrūkimų paviršius, kurie nesulaiko bakterijų.

2. Implantuojamųjų įrenginių tvarkyklės

Išorinius širdies stimuliatorių ar neurostimuliatorių valdiklius pacientai nešiojasi metų metus. Numetus aliuminio įrenginį, jis gali įskilti, sulaužyti vidiniai PCB laikikliai. Nerūdijančio plieno korpusai sugeria smūgius be nuolatinės deformacijos.

3. Su MRT suderinama įranga

Nors abu yra nemagnetiniai (304/316L yra austenitiniai), nerūdijantis plienas geriau apsaugo nuo RD trukdžių, todėl MRT vaizduose sumažėja artefaktų.

4. Nešiojami diagnostikos instrumentai

Rankiniai kraujo analizatoriai ir ultragarsiniai zondai. Didesnis atsparumas įlenkimams užtikrina patikimą veikimą net ir atsitiktinai nukritus.

Prieštaravimo dėl svorio įveikimas – kaip padeda tikslus giluminis piešimas

Pagrindinis argumentas prieš nerūdijantį plienągiliai tempti korpusaibuvo svorio. Tvirta nerūdijančio plieno dėžė yra sunki. Tačiau gilus piešimas leidžia plonesnes sienas. Įprastam 50 mm × 30 mm × 10 mm korpusui:

• Aliuminis (1,0mm sienelė) → ~27g
• Nerūdijantis plienas (0,4mm sienelė) → ~34g

Nerūdijančio plieno dalis yra tik 26 % sunkesnė, o ne 190 %, kaip rodo neapdorotas tankis. Be to, nerūdijančio plieno korpusas yra žymiai tvirtesnis, todėl jį galima supaprastinti valant.

Xiamen Lijingda Precision Stamping Co., Ltd. specializuojasi tokių plonasienių giliai temptų korpusų gamyboje. Jų 500 tonų sveriantys presai kartu su PG optiniu šlifavimu užtikrina štampavimo tikslumą, leidžia pasiekti ±0,02 mm sienelių storio nuokrypius – tai labai svarbu vandeniui atsparių medicinos prietaisų tarpikliams.

Kada pereiti prie nerūdijančio plieno

Apsvarstykite nerūdijančio plieno giliai ištrauktus korpusus, jei:

• Jūsų įrenginiui reikia >500 autoklavo ciklų.
• Korpusas dažnai nukrenta arba nutrenkiamas (chirurgijos kabinetai, lauko klinikos).
• Jums reikia geresnio EMI / RFI ekranavimo (šalia MRT, radijo dažnio abliacijos).
• Cheminės dezinfekcijos priemonės ėsdina jūsų dabartinę aliuminio apdailą.
• Norite vientiso, bakterijoms atsparaus vidinio paviršiaus.

Laikykitės aliuminio, jei:

• Prietaisas yra vienkartinis arba riboto naudojimo (<50 ciklų).
• Svoris yra labai svarbus (pvz., miniatiūrinis implantuojamas vairuotojas, kurio biudžetas <10 g).
• Gamybos apimtis viršija 500 000 per metus, o įrankių susidėvėjimas tampa išlaidų problema.

Ko reikalauti iš giluminio piešimo tiekėjo

Ne visos štampavimo parduotuvės gali gaminti medicininio nerūdijančio plieno giliai temptus korpusus. Ieškokite:

• Tiksli įranga– Japoniški lėtos vielos EDM ir PG optiniai šlifuokliai štampų gamybai (Xiamen Lijingda turi 6 lėtos vielos pjaustytuvus ir PG šlifuoklius).
• Valymas proceso metu– Angliavandenilių ultragarso valymo linijos, skirtos piešimo tepalams pašalinti (medicininei švarai reikia <1mg likučių vienoje dalyje).
• Bandymo instrumentai– Bent 10 tikslių CMM, paviršiaus apdailos ir nuotėkio aptikimo testerių.
• Sertifikatai- CE / UL bet kokiems integruotiems lizdams ar elektros funkcijoms (savo Xiamen Lijingda prekės ženklo siooan pramoninis lizdas turi CE / UL).
• Patirtis– Daugiau nei 15 metų automobilių, geležinkelių ir elektronikos precizinio štampavimo srityje – tai stiprus medicininio patikimumo rodiklis.

Xiamen Lijingda Precision Stamping Co., Ltd. (ir jos 2014 m. dukterinė įmonė) aptarnauja aviacijos, naujos energijos automobilių ir medicinos sektorius. Jų tyrimų ir plėtros komanda reguliariai dirba su giliai ištrauktais korpusais iki 0,3 mm sienelių storio 304 ir 316 l. Medicinos prietaisų originalios įrangos gamintojams tai reiškia tiekėją, kuris jau supranta plonasienį didelio tikslumo nerūdijančio plieno formavimą.

Medžiagų poslinkis, kurį verta išbandyti

Aliuminis iš medicinos prietaisų nedings. Tačiau nerūdijančio plieno reikmėms, kurioms reikalingas ilgaamžiškumas, atsparumas sterilizacijai ir atsparumas smūgiamsgiliai tempti korpusaiyra patraukli alternatyva. Šiuolaikinis kelių pakopų giluminis tempimas ir tarpinis atkaitinimas sumažino svorio tarpą ir padidino našumo pranašumą. Medicinos prietaisų inžinieriai turėtų paprašyti mėginių korpusų, pagamintų iš 0,4 mm 316 l, ir atlikti savo autoklavo ciklo testus – rezultatai dažnai nustebina skeptikus.

Jei jūsų aliuminio korpusas sugenda anksčiau laiko, neperprojektuokite tos pačios geometrijos. Paklausk specialisto patinkaXiamen Lijingda Precision Stamping Co., Ltd.įvertinti nerūdijančio plieno giliai temptą versiją. Naudokite 1 lentelę, kad palygintumėte kainą, svorį ir naudojimo trukmę. Naujos kartos daugkartinio naudojimo medicinos instrumentai greičiausiai bus nerūdijantys ir giliai ištraukti.
